鉛筆硬度測試儀的使用方法
介紹

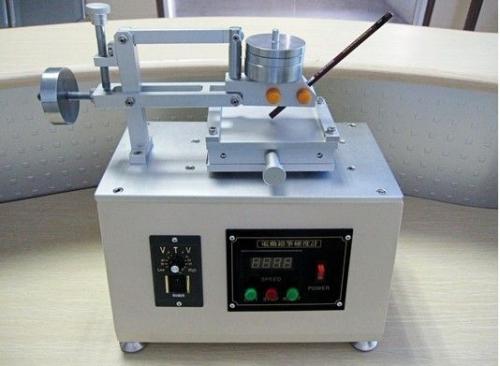

鉛筆硬度測試儀用于通過快速簡單的方法檢測涂層的相對抗劃傷性和硬度。

這個測試是基于沃爾夫-威爾伯恩原理。

將涂層測試板放在堅硬的水平面上，牢固穩(wěn)定地握住鉛筆，筆尖以45度角接觸涂層。然后把鉛筆從操作者身邊推開。當涂層有以下缺陷時，鉛筆的硬度應增加：
1.塑性變形；油漆層顯示出永久的鋸齒形，但沒有粘合劑斷裂。
2.粘合劑破損；漆膜表面出現(xiàn)明顯裂紋，材料與漆膜表面分離。
請注意，開始使用最硬的鉛筆。當出現(xiàn)以下現(xiàn)象時，更換鉛筆：
1.漆層表面有明顯的凹槽
2.鉛筆不會劃傷涂層表面。
鉛筆硬度測試儀配有一套14支鉛筆，從6H到6B。
2操作介紹
2.1測試條件
除非另有規(guī)定，否則要求測試溫度為232(73.53.5),相對濕度為50%5%。
2.2準備鉛筆
1.用提供的卷筆刀削鉛筆
用刀具T501190451刮6H、5H、4H、3H、2H、H、F、HB、帶寬2B。
用切割器T501190452切割3B  4B  5帶寬6B。
將鉛筆芯切成5毫米至6毫米的長度，以確保筆芯不會折斷。
2.以90度角握著鉛筆，用砂紙將筆尖打磨成一個平滑的圓形。確保邊緣沒有毛刺和間隙。如右邊所示。
2.3安裝鉛筆
參考手動鉛筆測試儀的示意圖。將6B鉛筆放入鉛筆測試儀中，確保筆尖接觸到油漆層的表面。旋轉螺絲固定鉛筆，然后移除支撐塊。
2.4準備劃痕試驗
將涂層測試板放置在堅硬的水平面上。將測試儀轉回給操作員，然后向前推6毫米(0.25英寸)。保持0.5毫米至1毫米/秒的速度。
2.5劃痕觀察
檢查表面是否有劃痕或凹槽痕跡。可以用觀察的方法，用指甲摸，如果可以，用x6和x10顯微鏡觀察。
2.6改變鉛筆硬度
如果2.2中描述的現(xiàn)象沒有發(fā)生，請重復測試并用下一硬度等級替換鉛筆。
2.7重復測試
在距離第一個測試點12毫米處重復測試。
進行重復測試時，請旋轉鉛筆，以確保接觸樣品的鉛筆邊緣沒有斷裂或碎裂。如有必要，請再次削尖你的鉛筆。
如果測試結果與第一次測試的硬度非常不同，請忽略結果并重新測試。2.8測試報告
每份報告應包含以下信息：
測試缺陷的類型
注：在大多數(shù)情況下，兩個測試的終點應該相同。
鉛筆的使用(制造信息)。
涂層表面的溫度、濕度和粗糙度。
如果使用放大鏡，請指出放大鏡的放大率。
3維護
偶爾用干布擦拭機身，使其保持良好狀態(tài)。
如果車輪上有灰塵或其他贓物，請立即擦掉。
