VMS系列是一個手動圖像測量儀，簡單易用。配備業內強大的手動影像測量軟件，自動對焦，自動拋光，自動找邊?？蓽蚀_測量點、線、圓等元素，并具有強大的報表輸出功能。特別適用于測量多種小批量產品，廣泛應用于模具、機械、電子等行業。

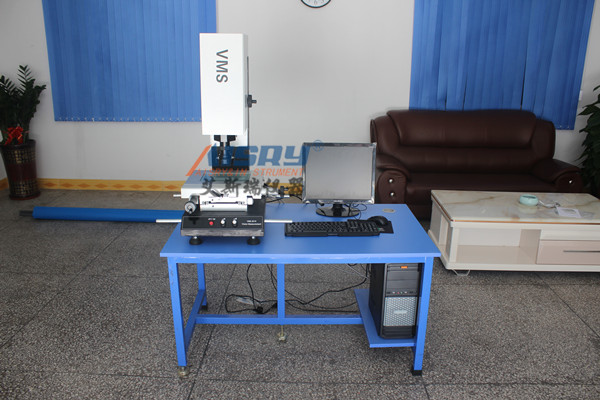

VMS3020手動影像測量儀的產品特點:
?精密傳動裝置設計，實現快速運動。
?花崗巖結構，框架穩定可靠。
?自動聚焦、自動拋光和自動尋邊。
?您可以導入DXF文件進行快速檢測。
?測量數據可以導入到Word、Excel、AutoCAD等。
?圖文并茂的報告輸出功能，可以輕松輸出測試結果。
?三軸精密滑軌，確保機器的精度和使用壽命。
?高清鏡頭和高分辨率CCD實現產品的高清測量。
?手搖電機專用控制系統。
?可選擴展附件，如腳踏開關。
VMS3020手動影像測量儀的基本測量功能:
可測量的幾何量:點、線、圓、弧、樣條曲線、橢圓、矩形、槽、環、距離、點群等。
構造:中心點、端點、交點、兩點線、平行線、垂直線、切線、中心線、合并線、合并圓、合并弧等。
圖像測量工具:畫點，*近邊緣點，對焦點，圓框點，*好邊緣點，整體提取，多段提取，*大閉合輪廓線，*近閉合輪廓線。
形位公差:直線度、圓度、位置、平行度、垂直度、傾斜度、同心度等。
軟件控制功能:
?可以編輯測量任務，配合手控平臺移動，實現同規格產品的快速測量。
?軟件控制光源，自動對焦，自動照明，自動尋邊。
?支持面光和側面光各段的控制。
?VMS3020手動影像測量儀的輸出和數據統計；
?可以輸出Word，Excel，HTML，TXT報表和AutoCAD文件。
?SPC統計功能，可以進行有效的質量控制。
VMS3020手動影像測量儀的其他增強功能:圖紙對比，CAD圖紙導入等。
型號參數:
型號：VMS2515、VMS3020、VMS4030
行程mm：250*150*150、300*200*200、400*300*200
外部尺寸mm：600*650*800、700*850*950、800*700*950
重量公斤：170、270、300
軸承千克：25、25、25
測量精度微米：E2(X/Y)=(3.0+L/200)、E2(X/Y)=(3.0+L/200)、E2(X/Y)=(3.5+L/200)
光柵尺：1.0μm分辨率
電荷耦合器件：1/2英寸CCD黑白/彩色
輪廓光源：LED冷光源，256級亮度可調
表面光源：LED冷光源，256級亮度可調
同軸光源：可選，參數與輪廓光相同。
放大率：9-163倍或58-326倍
軟件：Vispec測量軟件(VMS版)
作業環境：溫度20℃±2℃，溫度變化
電源：220伏/50赫茲/10安
備注:表示測量長度，單位為毫米。
放大倍數為近似值，具體數值與顯示器的尺寸和分辨率有關。
光學系統：表面美觀/拋光良好、LED冷光源，256級亮度可調
輪廓光：LED冷光源，256級亮度可調
VMS3020手動影像測量儀的應用行業:機械、電子、模具、注塑、五金、橡膠、低壓電器、磁性材料、精密五金、精密沖壓、連接器、接插件、端子、手機、家用電器、計算機(電腦)、液晶電視(LCD)、印刷電路板(線路板、PCB)、汽車、醫療器械、鐘表等。
測量對象:LCD、FPC、PCB、電路板、螺絲、彈簧、鐘表、手表、儀器、連接器(連接器、端子)、齒輪、凸輪、螺紋、半徑模板、螺紋模板、電線電纜、刀具、軸承、五金、沖壓件、屏幕、測試屏、水泥屏、網板(鋼網、SMT模板)等。
測量元件:長度、寬度、高度、孔距、間距、銷距、厚度、弧度、直徑、半徑、凹槽、角度、R角等。
